Система очистки белков серии Model-X
-
Настольная система очистки белков серии Model-X от компании Sepflow (Китай) специально разработана для использования в естественнонаучных лабораториях с целью удовлетворения всего спектра потребностей исследователей в эффективном фракционировании макромолекул в масштабе от микрограммов до граммов.
Эта система, благодаря высокоточному контролю и автоматизации хроматографического процесса, способна обеспечить получение образцов высокой степени чистоты, пригодных для структурного анализа, разработки лекарств и производства диагностических реагентов.
Она оснащена мощным, но удобным в использовании программным обеспечением ChromX, совместимым с основными хроматографическими колонками и носителями, что позволяет оптимизировать процесс одним щелчком мыши, предоставляя лабораториям точные решения для приложений как начального уровня, так и продвинутого.
Серия представлена в 3-х комплектациях:
-
Model-X1 (с одним насосом) предлагает исключительную экономическую эффективность для рутинной очистки;
-
Model-X2 (с двумя насосами) - поддержку персонализированных экспериментов с гибкими конфигурациями;
-
Model-X3 (с тремя насосами) – наилучшую эффективность биоочистки.
Преимущества:
-
Техподдержка сервисной службой в РФ
-
Возможность собрать систему в соответствии с потребностями пользователя благодаря модульной конструкции
-
Стабильная производительность
-
Высокий уровень автоматизации, обеспечивающий работу без участия оператора
-

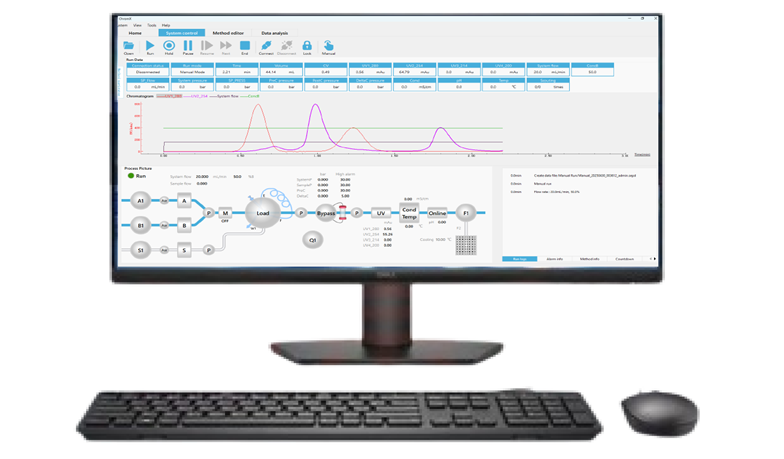

Оснащение хроматографической рабочей станцией ChromX, все функции которой бесплатно обновляются в течение всей жизни
-
Программное обеспечение ChromX простое в использовании и соответствует мировым стандартам, а также нормативным требованиям FDA 21 CFR (часть 11), GLP и GMP
-
Программное обеспечение ChromX предлагает широкий набор функций, включая визуальное редактирование методов, текстовое программирование, DoE (планирование экспериментов) и быструю интеграцию
-
Основные характеристики систем очистки белков серии Model-X:
Параметр
Model-X1
Model-X2
Model-X3
Внешний вид
Применение
Экономичное решение, максимально использующее пространство рабочего стола
Легко модифицируемое решение для удовлетворения различных требований к очистке белков
Высоко-автоматизированное решение для повыше-ния эффективности очистки белков
Полностью автоматизи-рованное градиентное элюирование
Аффинная хроматография
Ионообменная хроматография
Эксклюзионная хроматография
Хроматография гидрофобного взаимодействия
Ограниченная поддержка
Масштабирование и разработка процесса
Опционально
Программное обеспечение, соответствующее тре-бованиям GLP, GMP и т.д.
DoE
Коллектор фракций
Опционально
Опционально
Приготовление pH-буферного раствора
Опционально
Рекомендуемая скорость потока (мл/мин)
0,001-25,0
0,001 - 25,0
0,01 - 100,0
0,01 - 150,0
0,001 - 25,0
0,01 - 100,0
0,01 - 150,0
Model-X1 компактна и экономична. Она обычно используется в исследовательских лабораториях для классической очистки белков в малых и средних масштабах, обучающих демонстраций и стандартизированного обучения работе.Схема:
-
Исключительная экономическая эффективность
Преимущества:
Model-X1, благодаря своей инновационной архитектуре с одним насосом и модульной конструкции, обеспечивает конфигурацию и производительность, сопоставимые с таковыми аналогичных систем очистки белков ведущих мировых производителей, при этом предлагая значительно более низкую общую стоимость использования, что делает ее эффективным выбором в случае рутинной очистки биополимеров без ущерба качеству.
-
Эффективное использование пространства за счет компактной конструкции
Model-X1 имеет компактный размер и может быть размещена непосредственно на лабораторном столе или внутри холодного шкафа. Бутылки с реагентами можно разместить сверху устройства, а коллектор фракций – внизу, не занимая дополнительного места на столе. Это решение подходит для лабораторий с ограниченным пространством и особенно идеально для низкотемпературной очистки внутри холодных шкафов.
-
Простое и интуитивно понятное управление
Сопутствующее программное обеспечение ChromX поставляется с несколькими предварительно запрограммированными методами, что позволяет пользователям выбирать различные методы хроматографии, создавать новые и запускать их в течение десяти минут, даже при первом использовании системы очистки белков. Все рабочие состояния системы отображаются на блок-схеме, с помощью которой пользователи могут легко регулировать скорость потока, переключать клапаны и многое другое.
Спецификация:
Параметр
Величина
Длина х Ширина х Высота (мм)
400 х 320 х 400
Вес (кг)
~25
Программное обеспечение
ChromX2.1 или выше
Операционная среда
4-35°C, без конденсации
Питание
220 В / 50 Гц, 240 Вт (Макс.)
Уровень шума, дБ
< 50
Комплектация:
Наименование
Спецификация
Model-X1
Насос системы
0,001-25 мл/мин, 34 МПа
Инжекционный клапан
Загрузка/Впрыск/Слив
УФ-детектор
Фиксированная двойная длина волны 280 + 254 нм
Детектор электропроводности
0,001-999,99 мСм/см
Датчик температуры
0-100°C, встроен в проточную ячейку кондуктометра
Смеситель
Встроенный фильтр, ячейка для смешивания 0,6 мл (опционально 2 мл)
Ограничитель потока
PEEK, регулируемое давление выше 1 бар
Насос для образцов
0,001-25 мл/мин, 34 МПа
Опционально
Демпфер
PEEK, сопротивление давлению более 10 МПа
Программное обеспечение ChromX
Англоязычная версия
Впускной клапан
3-ходовой клапан (градиентный пропорциональный клапан)
Опционально
Клапан колонки
5-позиционный клапан, 11 режимов
Опционально
Клапан отбора
3-позиционный электро-магнитный клапан «один вход, два выхода»
Опционально
Датчик давления в системе
Датчик давления 20МПа
Опционально
Предколоночный датчик давления
Датчик давления 20МПа
Опционально
Постколоночный датчик давления
Датчик давления 20МПа
Опционально
Датчик воздуха
Внешний ультразвуковой
Опционально
pH-детектор
0-14, эффективный диапазон 1-12
Опционально
Коллектор фракций
Позиционирование по осям X/Y, стойка для сбора (опционально)
Опционально
Компьютер
Настольный компьютер Dell OptiPlex 3030S (14-е поколение i5 – 14400; 16 ГБ высокочастотной памяти DDR5; 1T; 23,8-дюймовый ЖК-монитор с защитой глаз)
Опционально
-

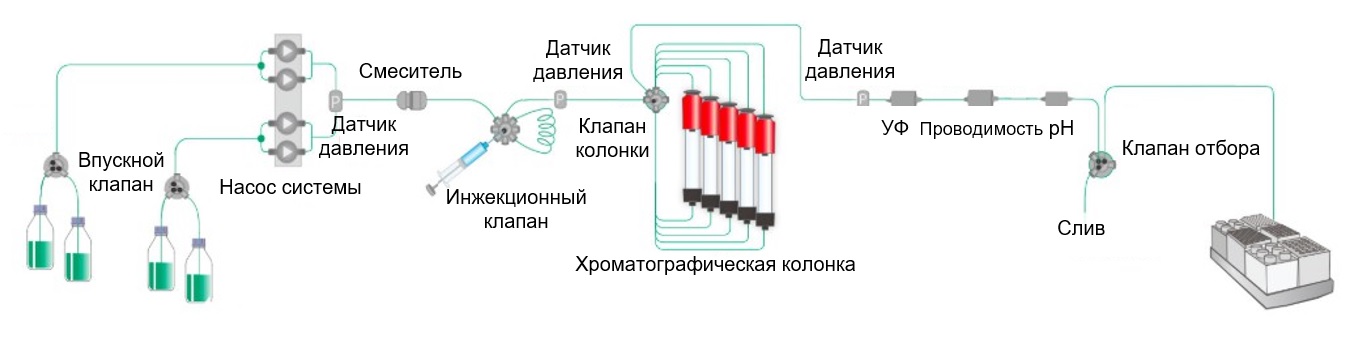

Model-X2 предлагает широкий спектр конфигураций оборудования и стабильную производительность, позволяя пользователям тонко настраивать систему в соответствии с текущими задачами очистки. Даже если будущие задачи очистки изменятся, Model-X2 способна удовлетворить потребности пользователей благодаря своей высокой гибкости.Схема:
Преимущества:
-
Разнообразие конфигураций для гибкой настройки
Модульная конструкция системы поддерживает свободу в комбинировании различных клапанов, детекторов (УФ, pH, проводимости, давления и т. д.), коллекторов фракций и нескольких скоростей потока, обеспечиваемого работой 2 насосов, что позволяет гибко расширять функциональность системы в соответствии с экспериментальными потребностями. Система отвечает требованиям очистки целевых продуктов, таких как белки, пептиды и нуклеиновые кислоты, от микрограммов до десятков граммов.
-
Удобное программное обеспечение с мощными функциями, соответствующее нормативным требованиям GLP и GMP
Все системы очистки белка серии Model-X оснащены программным обеспечением ChromX. Программное обеспечение динамически генерирует интерактивные блок-схемы на основе различных конфигураций оборудования, что упрощает управление системой и просмотр информации. Программное обеспечение объединяет такие функции, как управление системой, построение стандартных кривых, редактирование методов, программирование сценариев, анализ данных, сравнение данных, генерация отчетов, контрольный журнал, цифровая подпись и резервное копирование базы данных.
-
Справляется с различными хроматографическими задачами
Model-X2 поддерживает такие методы фракционирования как аффинная хроматография (AC), ионообменная хроматография (IEX), хроматография гидрофобного взаимодействия (HIC), эксклюзионная хроматография (SEC) и мультимодальная хроматография (MMC).
Спецификация:
Параметр
Величина
Длина х Ширина х Высота (мм)
400 х 500 х 400
Вес (кг)
~36
Программное обеспечение
ChromX2.1 или выше
Операционная среда
4-35°C, без конденсации
Питание
220 В / 50 Гц, 300 Вт (Макс.)
Уровень шума, дБ
< 50
Комплектация:
Наименование
Спецификация
Model-X2
Насос системы
0,001-25 мл/мин, 34 МПа
0,01-100 мл/мин, 10 МПа
Опционально
0,01-150 мл/мин, 5 МПа
Опционально
Инжекционный клапан
Загрузка/Инжекция/Слив/Инжекция образца с помощью насоса/Промывка насоса нанесения образца/Прямая инжекция
УФ-детектор
Фиксированная двухволновая (280+254 нм) детекция
90-400 нм, 2 устанавливаемые длины волны, 2-мм световой путь
Опционально
200-800 нм, 4 устанавливаемые длины волны, 2-мм световой путь
Опционально
Детектор электропроводности
0,001-999,99 мСм/см
Датчик температуры
0-100°C, встроен в проточную ячейку кондуктометра
Смеситель
Встроенный фильтр, ячейка для смешивания 0,6 мл (опционально 1,5 и 2 мл)
Ограничитель потока
PEEK, регулируемое давление выше 1 бар
Демпфер
PEEK, сопротивление давлению более 10 МПа
Программное обеспечение ChromX
Англоязычная версия
Впускной клапан А, Б
Электромагнитный 3-позиционный клапан отбора
Опционально
9-позиционный поворотный клапан «8 входов, 1 выход»
Опционально
9-позиционный поворотный клапан «8 входов, 1 выход» со встроенным датчиком пузырьков
Опционально
Клапан колонки
5-позиционный клапан: поддерживает режимы загрузки, выгрузки и байпаса
Опционально
5-позиционный клапан со встроенными датчиками давления до и после колонки: поддерживает режимы загрузки, выгрузки и байпаса
Опционально
pH-клапан
Пять режимов, включая онлайн/байпас/калибровка
Опционально
Клапан отбора
Электромагнитный 3-позиционный клапан «1 вход, 2 выхода»
Опционально
13-позиционный поворотный клапан «1 вход, 12 выходов»
Опционально
Датчик давления в системе
Датчик давления 20МПа
Опционально
Предколоночный датчик давления
Датчик давления 20МПа
Опционально
Постколоночный датчик давления
Датчик давления 20МПа
Опционально
Датчик воздуха
Внешний ультразвуковой
Опционально
Насос для образцов
Скорость потока определяется скоростью потока, обеспечиваемой насосом системы
Опционально
Клапан внесения образца
Электромагнитный 3-позиционный клапан отбора
Опционально
9-позиционный поворотный клапан «8 входов, 1 выход»
Опционально
9-позиционный поворотный клапан «8 входов, 1 выход» со встроенным датчиком пузырьков
Опционально
Датчик давления образца
Датчик давления 20МПа
Опционально
Ограничитель образца
PEEK, сопротивление давлению более 10 МПа
Опционально
pH-детектор
0-14, эффективный диапазон 1-12
Опционально
Коллектор фракций открытого типа
Позиционирование по осям X/Y, стойка для сбора (опционально)
Опционально
Коллектор фракций закрытого типа
Позиционирование по осям X/Y, стойка для сбора (опционально), полностью закрытый, температурный диапазон 6–20°C
Опционально
Компьютер
Настольный компьютер Dell OptiPlex 3030S (14-е поколение i5 – 14400; 16 ГБ высокочастотной памяти DDR5; 1T; 23,8-дюймовый ЖК-монитор с защитой глаз)
Опционально
-

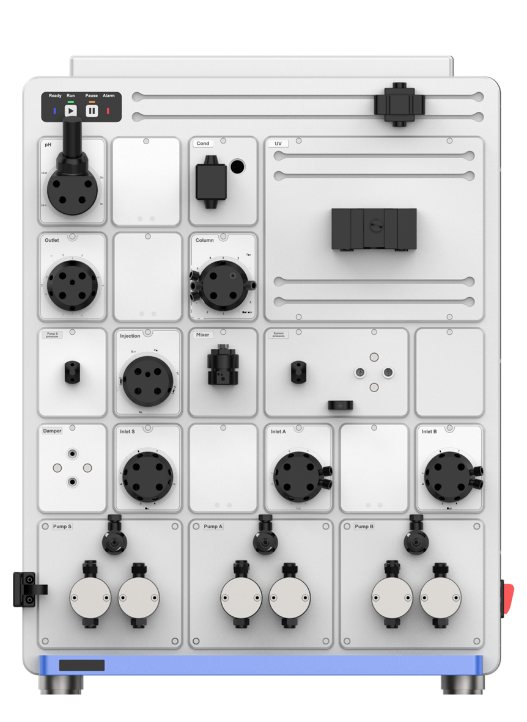

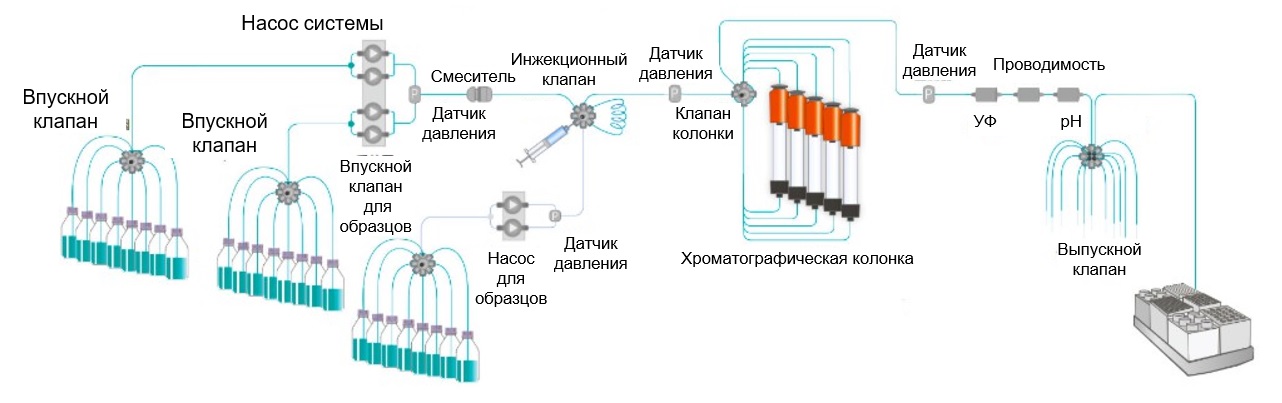

Model-X3 — это интуитивно понятная, стабильно-производительная и высокоавтоматизированная хроматографическая система. Она может с легкостью справиться как со скрининговыми переменными, так и с масштабированием до более крупных хроматографических колонок.Схема:
Преимущества:
-
Превосходное оборудование со стабильной производительностью
В Model-X3 интегрированы насос для образцов и pH-клапан. Это компактная и полностью модульная система, что значительно сокращает мертвый объем пути потока. Система может быть опционально оснащена головкой насоса из титанового сплава, которая имеет лучшую коррозионную стойкость и биосовместимость.
-
Легкость скрининга и масштабирования
Model-X3 выпускается в трех моделях: Model-X3-P25, Model-X3-P100 и Model-X3-P150. Model-X3-P25 особенно подходит для небольших хроматографических колонок, скрининга и оптимизации экспериментальных переменных. Model-X3-P150 предназначена для высокоэффективной крупномасштабной подготовки и очистки, тонкой настройки и проверки надежности оптимизированного процесса для переноса в пилотный масштаб. Model-X3-P100 способна справиться с большинством задач по очистке.
-
Проектирование экспериментов (DoE), ускоряющее разработку процесса
Model-X3, оснащенная программным обеспечением ChromX, имеет визуальное редактирование методов и текстовое программирование, что делает эту систему простой и интуитивно понятной в использовании. В сочетании со скаутингом она позволяет исследовать влияние одной переменной в эксперименте, а в сочетании с DoE – влияние нескольких переменных. Благодаря сокращению количества экспериментов можно быстрее отбирать оптимальные экспериментальные переменные.
Спецификация:
Параметр
Величина
Длина х Ширина х Высота (мм)
400 х 480 х 600
Вес (кг)
~60
Программное обеспечение
ChromX2.1 или выше
Операционная среда
4-35°C, без конденсации
Питание
220 В / 50 Гц, 300 Вт (Макс.)
Уровень шума, дБ
< 60
Комплектация:
Наименование
Спецификация
Model-X2
Насос системы
0,001-25 мл/мин, 34 МПа
0,01-100 мл/мин, 10 МПа
Опционально
0,01-150 мл/мин, 5 МПа
Опционально
Насос для образцов
Скорость потока определяется скоростью потока, обеспечиваемой насосом системы
Впускной клапан А
Поворотный клапан «8 входов, 1 выход» со встроенным датчиком пузырьков
Впускной клапан Б
Поворотный клапан «8 входов, 1 выход» со встроенным датчиком пузырьков
Клапан внесения образца
Поворотный клапан «8 входов, 1 выход» со встроенным датчиком пузырьков
Инжекционный клапан
Загрузка/Инжекция/Слив/Инжекция образца с помощью насоса/Промывка насоса нанесения образца/Прямая инжекция
Клапан колонки
5-позиционный клапан со встроенными датчиками давления до и после колонки: поддерживает режимы загрузки, выгрузки и байпаса
pH-клапан
Пять режимов, включая онлайн/байпас/калибровка
Клапан отбора
13-позиционный поворотный клапан «1 вход, 12 выходов»
Смеситель
Встроенный фильтр, ячейка для смешивания 0,6 мл (опционально 2 мл)
Ограничитель потока
PEEK, регулируемое давление выше 1 бар
Демпфер системы
PEEK, сопротивление давлению более 10 МПа
Демпфер образца
PEEK, сопротивление давлению более 10 МПа
Датчик давления в системе
Датчик давления 20МПа
Датчик давления образца
Датчик давления 20МПа
УФ-детектор
200-800 нм, 4 устанавливаемые длины волны, 2-мм световой путь
Датчик электропроводности
0,001-999,99 мСм/см
Датчик температуры
0-100°C, встроен в проточную ячейку кондуктометра
pH-детектор
0-14, эффективный диапазон 1-12
Коллектор фракций открытого типа
Позиционирование по осям X/Y, стойка для сбора (опционально)
Коллектор фракций закрытого типа
Позиционирование по осям X/Y, стойка для сбора (опционально), полностью закрытый, температурный диапазон 6–20°C
Опционально
Программное обеспечение ChromX
Англоязычная версия
Компьютер
Настольный компьютер Dell OptiPlex 3030S (14-е поколение i5 – 14400; 16 ГБ высокочастотной памяти DDR5; 1T; 23,8-дюймовый ЖК-монитор с защитой глаз)
Опционально
-
Категория
Тип
Внешний вид
Артикул
Примечание
Трубки
Внеш. диаметр: 1/8"; 3,175 мм
Внутр. диаметр: 2,0 мм
TUBE18002
Материал: PFA/PTFE
Внеш. диаметр: 1/8"; 3,175 мм
Внутр. диаметр: 1/16"; 1,6 мм
TUBE18001
Материал: PFA/PTFE
Внеш. диаметр: 1/4"; 6,4 мм
Внутр. диаметр: 4,35 мм
TUBE14001
Материал: PFA/PTFE
Внеш. диаметр: 3/16"; 4,8 мм
Внутр. диаметр: 1/8"; 3,2 мм
TUBE316001
Материал: PFA/PTFE
Внеш. диаметр: 1/16"; 1,6 мм
Внутр. диаметр: 0,75 мм
TUBE116001
Материал: PEEK
Цвет: зеленый
Внеш. диаметр: 1/16"; 1,6 мм
Внутр. диаметр: 1 мм
TUBE116002
Материал: PEEK
Цвет: натуральный
Внеш. диаметр: 1/16"; 1,6 мм
Внутр. диаметр: 0,5 мм
TUBE116003
Материал: PEEK
Цвет: натуральный
Внеш. диаметр: 1/16"; 1,6 мм
Внутр. диаметр: 0,5 мм
TUBE1160032
Материал: PEEK
Цвет: оранжевый
Внеш. диаметр: 1/16"; 1,6 мм
Внутр. диаметр: 0,25 мм
TUBE116004
Материал: PEEK
Цвет: натуральный
T-образный тройник 1/8"
FC180506
Материал: PEEK
Цвет: натуральный
1/4-28 UNF
T-образный тройник 1/16"
FC160104
Материал: PEEK
Цвет: натуральный
1/4-28 UNF
Заглушки 1/16"
PK160101
Материал: PEEK
Цвет: натуральный
10-32 UNF, 9х18 мм
Самопромывающаяся трубка
GJA001
3,0х6,0 мм
Резаки трубок
Резак трубок Sepflow
TC001
Резак трубок Sepflow
TC002
Фитинги
Коннектор 1/8"
FC180201
Материал: PEEK
Цвет: натуральный
1/4-28 UNF
Коннектор 1/8"
FC180101
Материал: PEEK
Цвет: натуральный
1/4-28 UNF
Коннектор 1/8"
FC180202
Материал: PEEK
Цвет: черный
1/4-28 UNF, 3,15х9,1х22 мм
Коннектор 1/16"
FC160105
Материал: PEEK
Цвет: натуральный
1/4-28 UNF, 3,9х8,12х18 мм
Коннектор 1/8"
FC160106
Материал: PEEK
Цвет: натуральный
1/4-28 UNF, 5,21х8,64х27,51 мм
Коннектор с малой круглой головкой 1/16"
FC161023
Материал: PEEK
Цвет: натуральный
10-32 UNF, 1,61х8х25 мм
Коннектор 1/16"
FC160102
Материал: PEEK
Цвет: натуральный
1/4-28 UNF
Коннектор с большой круглой головкой 1/16"
FC161022
Материал: PEEK
Цвет: черный
10-32 UNF, 1,4х11,3х27,82 мм
Коннектор 3/16"
FC316012
Материал: PEEK
Цвет: черный
5/16-24 UNF, 4,7х11,8х23 мм
Самопромывающиеся фитинги
SW1011
10-32 UNF
3,25х5,09х26,8 мм
Зажимы
Зажим для колонок
COLC001
Цвет: черный
Феррулы
Феррула 1/8"
FF180102
Материал: PEEK
Цвет: натуральный
Феррула 1/16"
FF160143
Материал: PEEK
Цвет: натуральный
Феррула 3/16"
FF031601
Материал: PVDF
Цвет: натуральный
4,8х6?75х4,8 мм
Феррула 1/8"
YC080101
Материал: PVDF
Цвет: натуральный
4,8х6?75х4,8 мм
Другое
Петля для образца
SLOOP001
Материал: PVDF, Цвет: натуральный, Внеш. диаметр: 1/16", Внутр. диаметр: 0,75 мм, Объем: 1 мл
Шестигранные ключи
HT1211
304
Встраиваемый фильтр
IIF001
Материал ячейки: PEEK,
Материал фильтра: нейлон, Размер фильтра: 5 мкм
Хроматографическая рабочая станция ChromX
Хроматографическая рабочая станция ChromX предлагает мощные функциональные возможности, интегрируя управление хроматографом, создание и редактирование методов, текстовое программирование, планирование экспериментов, анализ данных, редактирование отчетов, визуализацию кривых в реальном времени, управление доступом пользователей, контрольный журнал и резервное копирование базы данных.
Это программное обеспечение соответствует нормативным требованиям FDA 21 CFR (часть 11), GLP и GMP. В то же время оно просто в эксплуатации и не требует длительного обучения благодаря интуитивно понятному интерфейсу, интерактивным P&ID-диаграммам, визуальному редактированию методов и интеграции в один клик.
Основные преимущества:
-
Простота эксплуатации: благодаря интуитивно понятному пользовательскому интерфейсу, интерактивным блок-схемам и упрощенному анализу результатов, это программное обеспечение очень легко освоить и использовать.
-
Высокая степень автоматизации: имеются такие функции, как скаутинг, планирование экспериментов, приготовление pH-буферов и пр., а также возможность последовательного выполнения нескольких методов без необходимости мониторинга на месте.
-
Безопасность данных: управление доступом для нескольких пользователей, поддержка таких функций, как создание новых проектов и резервное копирование базы данных, постоянная защита безопасности данных пользователя.
-
Пожизненные бесплатные обновления: все функции программного обеспечения включены в стоимость, а последующие новые функции будут добавляться бесплатно.
Функции и их поддержка:
Функция
Поддержка
Описание
Резервное копирование базы данных
●
Поддерживает автоматическое резервное копирование данных по расписанию и их восстановление
Классификация проектов
●
Поддерживает создание новых проектов
Многопользовательское управление
●
Управляет разрешениями для разных пользователей
Поддержка языков
●
Поддерживает китайский и английский языки
Контрольный журнал
●
Для проверки соответствия, исключения ошибок, оценки безопасности и определения ответственности. Позволяет отслеживать программное обеспечение (только данные) вплоть до его происхождения
Сохранение данных кривых в реальном времени
●
Сохраняет эксплуатационные данные в режиме реального времени, чтобы предотвратить их потерю в случае сбоев питания
Отображение данных в реальном времени
●
Отображает в реальном времени показания различных датчиков, состояния клапанов и т.д.
Аварийная сигнализация
●
Отображает сигналы тревоги в реальном времени
Долгосрочный запуск
●
Программное обеспечение может работать в течение недели без сбоев
Тип колонки
●
Использует предустановленную базу данных колонок
pH-буфер
Только Модель-X3
Содержит несколько рецептов приготовления pH-буфера
Скаутинг
●
Используется для поиска оптимального значения параметра процесса
Планирование экспериментов
Только Модель-X2 и Модель-X3
Исследует влияние нескольких параметров процесса на критические атрибуты качества
Текстовое программирование
●
Поддерживает программирование при любых условиях, обеспечивая легкую настройку методов работы
Метод очереди
●
Поддерживает комбинирование нескольких методов работы
Интеграция данных
●
Операция одним щелчком мыши обеспечивает мгновенную обратную связь, легко определяя площадь, симметрию, HETP, концентрацию и количество образца
Генерация отчетов
●
Имеет предустановленные шаблоны отчетов
Сравнение кривых
●
Сравнение наложений, сравнение сглаживаний
Цифровые подписи
●
Поддерживает цифровые подписи для обеспечения безопасности данных
Соответствие нормативным требованиям
●
Соответствует требованиям FDA 21 CFR (часть 11), GLP/GMP
-
